| 押出機：ストランドカット方式 |
プラスチック・リサイクル装置 |
 |
|
| ■単軸タイプ押出機 |
|
 |
HEM型・EM型単軸タイプ押出機は、当社の長年にわたる経験と実績をもとに、高吐出、高混練を目的として開発された機種です。
高速回転に対応するため精密ギヤーを使用し、スラスト軸受等も余裕をもって設計されています。
◆用途：・HEM：着色、フィラー混練、パウダー造粒化
・EM：着色、フィルム、粒砕物再生 |
| HEM型 75ｍｍベント式押出機 |
| |
◆Feature
The model, HEM & EM have been developed,
based on our long term experienced technology and satisfactory result
over, turgeting high rate of
out-put and kneading. Using the precision gears
matchs to the high rate rotation and the design of
thrust bearings are affordable. |
 |
| EM型 130ｍｍベント式押出機 |
|
|
| ------------------------------------------------------------------------------------------- |
| ■2軸押出機 |
|
 |
1.高トルクの為、より多量のフィラー混入が可能とな り低温押出が実現されます。
2.内部樹脂がより低温の為、樹脂のバレル内滞留時間が少なく、結果としてより多い吐出量が可能。
3.スクリューの高速回転の為、樹脂バレル内滞留時間が少なく、結果として温度による樹脂の変質を少なく出来る。
4.広範囲の温度調節が可能な為、多くの樹脂の使用が可能。
◆Feature
1. It is possible to make low temperture extrusion due to raising
the filling rate of resin inside of barrel according to the outcom
of torque up
2. Discharge increment can be expected with the increase
of screw revolution sccording to the decline of resin temperature.
3. It is possible to make out put with less termal transformation
due to shortening of staying time of barrel acc ording to the increase
of revolution.
4. The breadth of resin is of wide application due to the temperature
zone of resin working. |
| Model : TEK70 |
|
| ------------------------------------------------------------------------------------------- |

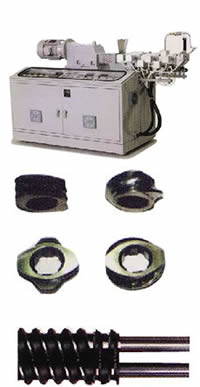

| ■２軸試験機 |
|
 |
●スクリュー (Screw)
スクリューは深溝のセグメントタイプ高トルク伝達可能のスプライン軸に最適セグメントの自由な配置が可能。
●バレル (Barrel)
各目的樹脂別スクリューに対応可能。
L/Dやベント位置の選択も自由。
標準材質は、工具鋼。特殊材質使用も可能。
●ギヤーボックス (Gear Box)
特殊構造により高トルクの伝達可能ながらも低い騒音レベル。多段階のスラスト軸受の組み合わせにより、荷重が分散され耐久性ある構造。従来の同じ口径に対し、1.5倍のトルク。
Screw is the segment system of deepgrooved shape. The screw element
of various lead and kbeading block element can be configurated freely
by selecting
optium screw array on spline shaft which can be transferable to
high torque.
Combination complying with the object is applied equally with screw.
L/D and rent position can be changed freely in accordance with the
use. Standerd quality of a tool steel and can be applird by special
steel.
This made the lowering of noise of high torque by
distributing powerful conveyance torque of specialstructure. The
combination of multistage thrustbearing is durable mechanism as
a form of load division. Compaared with previous the same bore,
driving torque is about one and half times.
|
| TEK ２５、３０型 |
|
|
| ------------------------------------------------------------------------------------------- |
■一般汎用タイプペレタイザー
General Type Pelletizer |
|
 |
|
|
| ------------------------------------------------------------------------------------------- |
| ■低騒音ペレタイザー Pelletizer |
|
|
|
1. 回転刃を片持式にしている為、研磨時の 脱着が非常に簡単で短時間ですみます。
2. 刃の隙間調整及びクリーニングが容易になりました。
3. 軟・硬兼用タイプですが、特に軟質に威力を発揮します。
◆Feature
The cantilever type of rotary blade makes it easy handling of blade
in case of regrinding. It makes the adjusting the clearance of blade
and the cleaning easy, too. The machine is allowed to use for both
soft and rigid plastics, but more effective for soft plastics.
|
| |
|
|
| ------------------------------------------------------------------------------------------- |
| ■ホットカット装置 |
|
|
|
◆特徴
1. 軟質（ウレタン）から硬質（ABS）まで鋭く切れる。
2.ペレットの外部飛散が非常に少ない。
3.カッティング音が低い。
4.ストランドの巻つき、はねあがりが少ない。
5.クリーニング性がよい。
6.耐久性にすぐれ、且つメンテナンスが容易である。
◆Feature
1. The wide range of application from soft type of plastic (Urethane)
to rigid type of plastic (ABS)
2. Fewer splash of pellet to our side.
3. This made the lowering of noise.
4. No tangle or bounce strand.
5. Easy cleaning.
6. Durable and easy mantenance. |
|
| ------------------------------------------------------------------------------------------- |
| ■シート製造装置 Sheet Manufacturing
Eqipment |
 |
◆概要
このシート製造装置は、高吐出量を誇る押出機とダイ技術により、ABS、PS、PE、PVCなどの広範囲の熱可塑性樹脂にすぐれた適応性能を発揮します。
◆Feature
The sheet manufacturing equipment is a combination of their high output
extruder and exellent die making techniques, therefore, is adaptable
for a wide range of thermoplastics materials is, i.e., ABS,PP,PE,
PVC and many more. |
|
| ------------------------------------------------------------------------------------------- |
| ■エアーバブル製造装置 Air Bubble
Manufacturing Eqipment |
 |
◆概要
本機は、緩衝材に用いられるポリエチレン製エア・バブルを安価に、連続的に製造する装置です。
◆Feature
Bubble-on-sheet packing materials are manufuctured on this equipment
continuously and quite economically. |
|
| ------------------------------------------------------------------------------------------- |
■試験用小型フィルム製造装置
Compact type Manufacturingof Eqipment for R&D |
■低騒音選別機付ローダー
Loder with Low noise pellet shifter |
 |
 |
|
| ------------------------------------------------------------------------------------------- |
| ■ストランド水切装置 Dewatering
Unit(vacuum Type) |
 |
|
| |
| |
|
|
